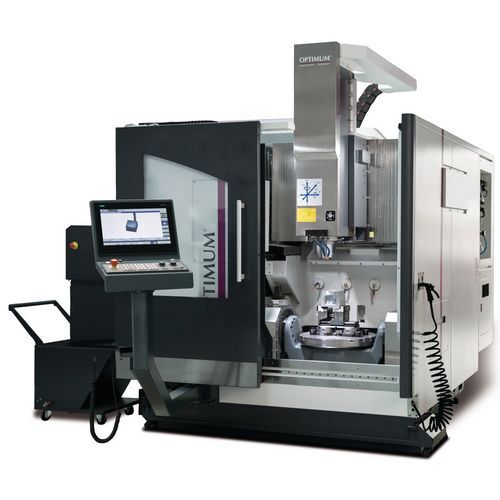

OPTImill FU 5-600 HSC 15 это 5-ти осевой обрабатывающий центр для мощной полной обработки. С управлением SIEMENS 840D sl FU 5-600 HSC 15 стабильный и надежный фрезерный станок с ЧПУ. FU 5-600 HSC 15 включает в себя качество, производительность и точность. Станок является лидером среди ЧПУ технологий, от известной компании OPTIMUM Maschinen - Germany.
КАЧЕСТВО ФРЕЗЕРОВКИ

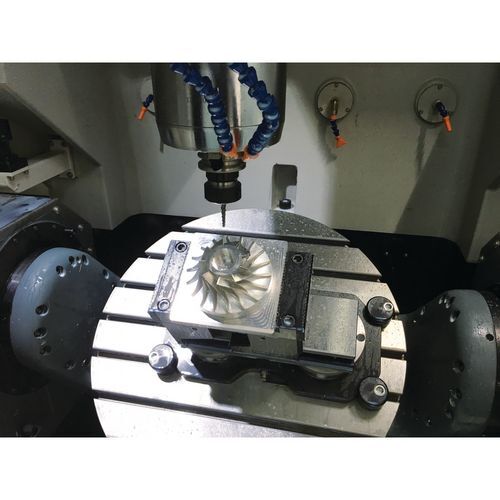

Фрезерный станок с ЧПУ OPTImill FU 5-600 HSC 15 способен не только быстро но и качественно обрабатывать большие участки материала.
Прочный, точный фрезерный стол с большими размерами и точной шлифовкой имеет сервоприводы с высоким крутящим моментом во всех трех осях. Точность позиционирования, близка к ± 0,008 мм. После черновой обработки программа автоматически обнаружит любой оставшийся материал и удалит его. Фрезерный станок с ЧПУ OPTImill FU 5-600 HSC 15 является, мощным и надежным станком с ЧПУ. С такими свойствами вы сможете производить фрезеровку, с большой скоростью и неизменно высоким качеством.
Фрезерный станок OPTImill FU 5-600 HSC 15 оборудован специальным инструментом для смены инструмента с двумя захватами с32 местами для инструментов в стандартной поставке. Смена инструментов производится автоматически. Кроме того Фрезерный станок с ЧПУ OPTImill FU 5-600 HSC 15 оснащен охлаждением рабочей зоны. Охлаждение осуществляется с помощью централизованной системой подачи СОЖ.
OPTImill FU 5-600 HSC 15 имеет закрытый корпус управления со встроенным теплообменником, это обеспечивает оптимальную температуру и предотвращает попадание частиц грязи и пыли на рабочею площадку.
ОБЛАСТЬ ФРЕЗЕРОВКИ
Фрезерный станок с ЧПУ, OPTImill FU 5-600 HSC 15, Расстояние от шпинделя до стола 600/600/ 500 мм.
УПРАВЛЕНИЕ
Фрезерный станок с ЧПУ OPTImill FU 5-600 HSC 15 имеет удобное управление, при помощи 18,5-дюймового сенсорного дисплея Помимо этого Фрезерный станок с ЧПУ OPTImill FU 5-600 HSC 15 имеет разъем RJ45, USB и разъем питания 230 В
Фрезерный станок с ЧПУ OPTImill FU 5-600 HSC 15 оснащен SINUMERIK 840D sl с панелью управления OP 019 black Multitouch. OPTImill FU 5-600 HSC 15 имеет высокое разрешение 1366x768 пикселей в широкоэкранном формате для удобства эксплуатации и мониторинга. Так же FU 5-600 HSC 15 имеет простую передачу данных САПР в программирование на ЧПУ с помощью DXF-Reader. Фрезерный станок с ЧПУ OPTImill FU 5-600 HSC 15 использует, для более удобной работы 3D-симуляции на ПК для лучшего контроля и оптимизации производственного процесса
ЦЕНА
Цену на Фрезерный станок с ЧПУ, OPTImill FU 5-600 HSC 15, уточняйте у наших специалистов.
ГАРАНТИЯ
Гарантия на данное оборудование действует в течении одного года.
ВНЕШНИЙ ВИД
Фрезерный станок с ЧПУ, OPTImill FU 5-600 HSC 15 имеет простой но стильный внешний вид. Благодаря своим размерам, рабочего поля, данное оборудование отлично впишется в любое производственное предприятие. FU 5-600 HSC 15 нашел свое применение: в Автомобилестроении, авиастроении, а так же в учебных центрах, за счет соей простоты в использовании и наглядности работы.
Характеристики
Размеры и вес
Длина ок. 3015 мм
Ширина / глубина ок. 4440 мм
Высота ок. 3000 мм
Вес ок. 9150 кг
Скорость быстрого хода
Ось икс 36000 мм / мин
Ось ординат 36000 мм / мин
Z-ось 36000 мм / мин
Электрические данные
напряжение питания 400 В
Электрическое подключение
Общая стоимость подключения 70 кВА
Фрезерный стол горизонтальный
Размер Т-слотов 14 мм
Количество Т-слотов 7
Зазор в Т-образных пазах 75 мм
Макс. Полезная нагрузка 600 кг
точность
стабильность ± 0,004 мм
позиционирование ± 0,008 мм
система охлаждения
емкость бака 380 л
Содержимое резервуара внешний агрегат, внутреннее охлаждение шпинделя 165 л
Пневматическое соединение
рабочее давление 6 бар
насос
Промывка стружки двигателя насоса 0,85 кВт
Скорость промывки стружки двигателя насоса 150 л / мин
Двигатель насоса передний / левый чип 1,08 кВт
Насос двигателя переднего / левого стружки 150 л / мин
Пистолет для очистки двигателя насоса 0,53 кВт
Скорость подачи пистолета для очистки двигателя насоса 58 л / мин

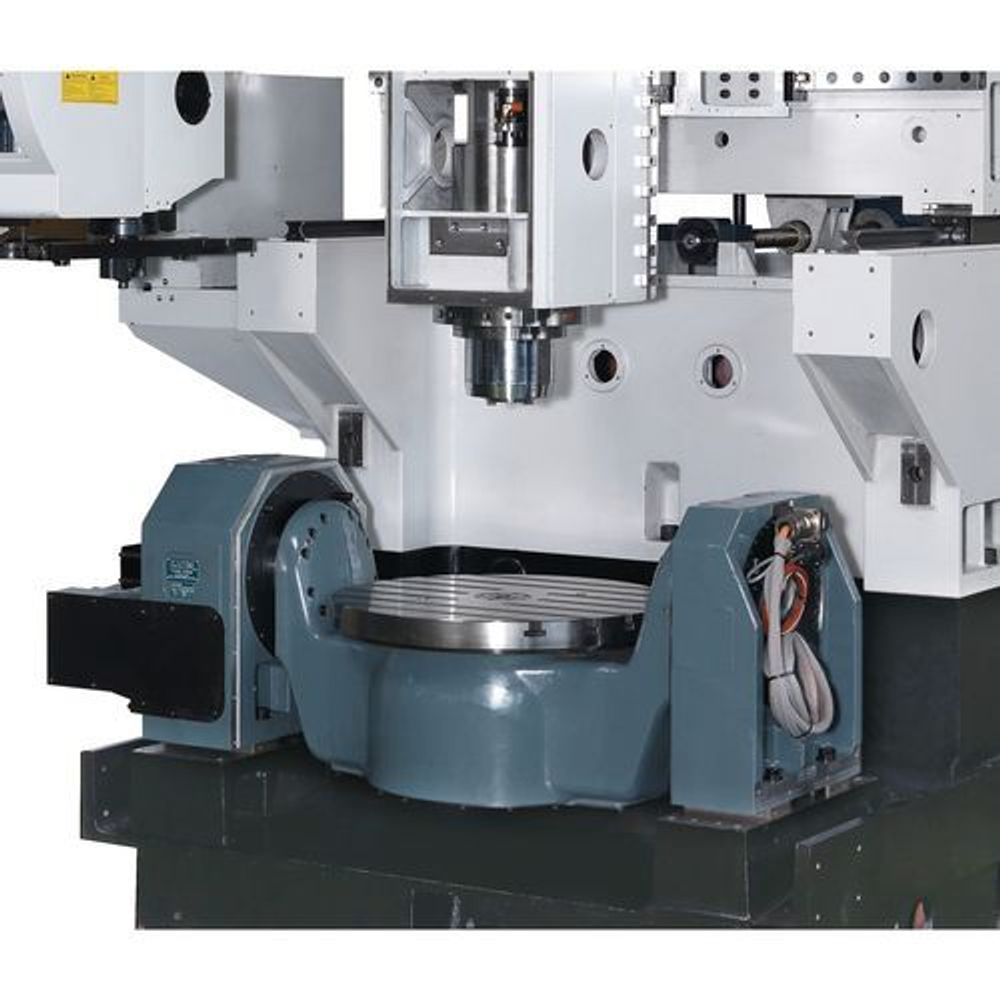

поворотные оси
ось поворота ± 120 °
ось вращения 360 °
Turntable диаметр 600 мм
Скорость по оси А макс. 16,6 минуты
Скорость C-оси макс. 90 минут
Поворотный и поворотный стол
Гидравлический зажимной момент вращения оси C (при гидравлическом давлении 50 бар) 1200 Нм
Гидравлический момент затяжки поворотной оси A (при гидравлическом давлении 50 бар) 2900 Нм
Максимально допустимый крутящий момент (S1) 393 Нм
Максимально допустимый крутящий момент (S6) 707 Нм
траверс
Ось X автоматически 600 мм
Ось Y автоматически 600 мм
Ось Z автоматически 500 мм
вертикальный шпиндель
конус шпинделя SK 40 DIN 69871
диапазон скоростей 15000 минут
Двигатель с приводом от двигателя непрерывной работы S1 20 кВт
Двигатель с силовым приводом S6-30% работы 50 кВт
Моментный привод двигателя непрерывной работы S1 96 Нм
Двигатель с крутящим моментом 30% работы S6 240 Нм
Скорость подачи
Ускорение по осям X, Y, Z 7 м / с²
устройство автоматической смены инструмента
Количество слотов для инструментов 32 инструмента
Макс. Диаметр инструмента Бесплатно небенплатце 120 мм
Макс. Диаметр инструмента 78 мм
Максимальная длина инструмента 300 мм
Макс. Вес инструмента 7 кг
Время смены инструмента на инструмент (от Т до Т) 1,51 с
VPE 1
