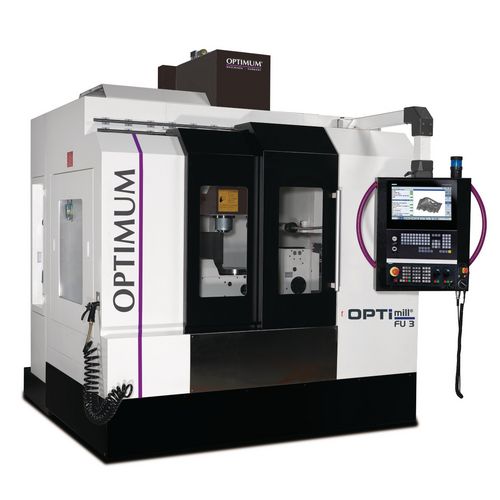

OPTImill FU 3 это стабильный и надежный фрезерный станок с ЧПУ. F FU 3 включает в себя качество, производительность и точность. Станок является лидером среди ЧПУ технологий, от известной компании OPTIMUM Maschinen - Germany.
Фрезерный станок с ЧПУ OPTImill FU 3 это 3 + 2-осевой обрабатывающий центр для мощной полной обработки.
КАЧЕСТВО ФРЕЗЕРОВКИ
Фрезерный станок с ЧПУ OPTImill FU 3 способен не только быстро но и качественно обрабатывать большие участки материала.
Прочный, точный фрезерный стол с большими размерами и точной шлифовкой имеет сервоприводы с высоким крутящим моментом во всех трех осях. Точность позиционирования, близка к ± 0,005 мм. Фрезерный станок с ЧПУ OPTImill FU 3 является, мощным и надежным станком с ЧПУ. С такими свойствами вы сможете производить фрезеровку, с большой скоростью и неизменно высоким качеством.
Фрезерный станок OPTImill FU 3 оборудован специальным инструментом для смены инструмента с двумя захватами с 24 слотами для инструментов. Смена инструментов производится автоматически. Кроме того Фрезерный станок с ЧПУ OPTImill FU 3 оснащен охлаждением рабочей зоны. Охлаждение осуществляется с помощью централизованной системой подачи СОЖ.
OPTImill FU 3 имеет закрытый корпус управления со встроенным теплообменником, это обеспечивает оптимальную температуру и предотвращает попадание частиц грязи и пыли на рабочею площадку.
ОБЛАСТЬ ФРЕЗЕРОВКИ
Фрезерный станок с ЧПУ, OPTImill FU 3, Расстояние от шпинделя до стола 100 - 500 мм.
УПРАВЛЕНИЕ
Фрезерный станок с ЧПУ, OPTImill FU 3, оснащен пакетом программного обеспечения SW 28x. FU 3 имеет удобное управление, при помощи 15,6-дюймового сенсорного дисплея Помимо этого Фрезерный станок с ЧПУ OPTImill FU 3 имеет разъем RJ45, USB и разъем питания 230 В
Фрезерный станок с ЧПУ OPTImill FU 3 оснащен двигателем компактного класса, SINUMERIK 828D. Даже при самых высоких скоростях обработки интеллектуальные направляющие движения Advanced Surface и Top Surface обеспечивают оптимальные поверхности заготовки. Так же FU 3 имеет простую передачу данных САПР в программирование на ЧПУ с помощью DXF-Reader. Фрезерный станок с ЧПУ OPTImill FU 3 использует, для более удобной работы 3D-симуляции на ПК для лучшего контроля и оптимизации производственного процесса
ЦЕНА
Цену на Фрезерный станок с ЧПУ, OPTImill FU 3, уточняйте у наших специалистов.
ГАРАНТИЯ
Гарантия на данное оборудование действует в течении одного года.
ВНЕШНИЙ ВИД
Фрезерный станок с ЧПУ, OPTImill FU 3 имеет простой но стильный внешний вид. Благодаря своим размерам, рабочего поля, данное оборудование отлично впишется в любое производственное предприятие. F 410 HSC нашел свое применение: в Автомобилестроении, авиастроении, а так же в учебных центрах, за счет соей простоты в использовании и наглядности работы.
Характеристики
Размеры и вес
Максимальная длина 3110 мм
Длина ок. 2254 мм
Ширина / глубина ок. 2990 мм
Высота ок. 2960 мм
Вес ок. 5000 кг
Скорость быстрого хода
Ось икс 48000 мм / мин
Ось ординат 48000 мм / мин
Z-ось 48000 мм / мин
Электрические данные
напряжение питания 400 В
Электрическое подключение
Общая стоимость подключения 31 кВА
Фрезерный стол горизонтальный
Расстояние вертикального шпинделя: фрезерный стол мин. 100 мм
Расстояние вертикального шпинделя: фрезерный стол макс. 500 мм
Размер Т-слотов 12 мм
Макс. Полезная нагрузка 100 кг
точность
стабильность ± 0,005 / 300 мм
позиционирование ± 0,005 мм
система охлаждения
емкость бака 250 л
Мотор (ы)
Вертикальный шпиндель Крутящий момент Нормальная работа 20 Нм
Пневматическое соединение
рабочее давление 6 бар

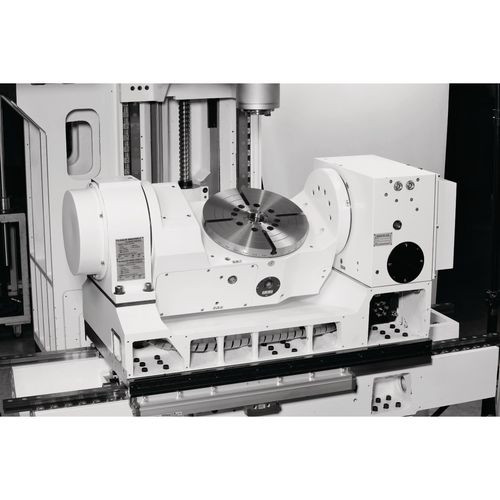

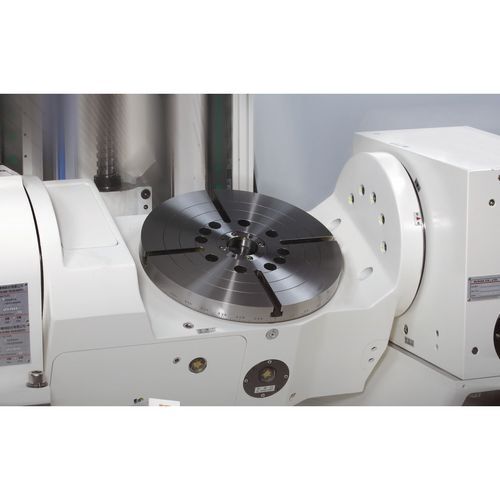

поворотные оси
ось поворота ± 120 /: 30 °
ось вращения 360 °
Turntable диаметр 320 мм
Turntable высота 1160 мм
Индексирование по оси А 60 с
Индексирование оси C 20 с
Скорость по оси А макс. 25 минут
Скорость C-оси макс. 25 минут
контроль
тип Синумерик 828D
программное обеспечение системы SW 28x
Память ЧПУ 8 МБ
Установить время изменения 1 мс
Смотри вперед 150
Количество инструментов 512
траверс
Ось X автоматически 400 мм
Ось Y автоматически 560 мм
Ось Z автоматически 400 мм
вертикальный шпиндель
конус шпинделя SK 40 DIN 69871
диапазон скоростей 15000 минут
Объяснение скоростного диапазона Обратите внимание, что максимальная скорость шпинделя при непрерывной работе должна быть снижена примерно на 20%.
Центр шпинделя к крышке оси Z 595 мм
Двигатель с приводом от двигателя непрерывной работы S1 15 кВт
Двигатель с силовым приводом S6-30% работы 22,5 кВт
Двигатель с крутящим моментом 30% работы S6 62 Нм
Скорость подачи
Ускорение по осям X, Y, Z 6 м / с²
устройство автоматической смены инструмента
дизайн двойной рычаг
Количество слотов для инструментов 24 инструмента
Макс. Диаметр инструмента Бесплатно небенплатце 130 мм
Макс. Диаметр инструмента 80 мм
Максимальная длина инструмента 245 мм
Макс. Вес инструмента 8 кг
Время смены инструмента на инструмент (от Т до Т) 2 с
