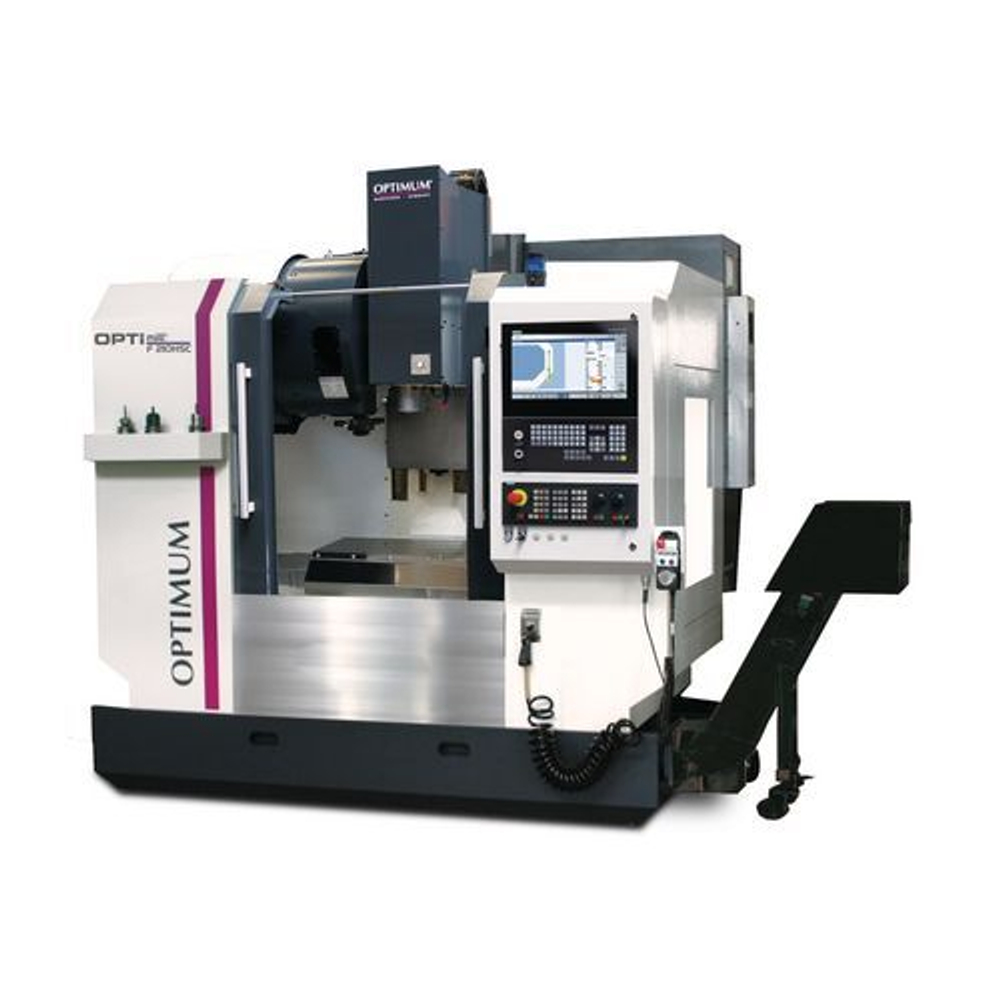

OPTImill F 210 HSC это стабильный и надежный фрезерный станок с ЧПУ. F 210 HSC включает в себя качество, производительность и точность. Станок является лидером среди ЧПУ технологий, от известной компании OPTIMUM Maschinen - Germany.
Фрезерный станок с ЧПУ OPTImill F 210 HSC это высокая точность, прочная конструкция, эффективность и экономичность.
КАЧЕСТВО ФРЕЗЕРОВКИ
Фрезерный станок с ЧПУ OPTImill F 210 HSC способен не только быстро но и качественно обрабатывать большие участки материала.
Прочный, точный фрезерный стол с четырьмя Т-образными пазами, большими размерами и точной шлифовкой имеет сервоприводы с высоким крутящим моментом во всех трех осях. Скорость шпинделя составляет 30 000 оборотов в минуту. При этом, точность позиционирования, близка к ± 0,005 мм. Фрезерный станок с ЧПУ OPTImill F 210 HSC является, по истинен, мощьным и надежным станком с ЧПУ. С такими свойствами вы сможете производить фрезеровку, с большой скоростью и неизменно высоким качеством.
Фрезерный станок OPTImill F 210 HSC оборудован специальным инструментом с 16 слотами для инструментов. Смена инструментов производится автоматически. Кроме того Фрезерный станок с ЧПУ OPTImill F 210 HSC оснащен охлаждением рабочей зоны. Охлаждение осуществляется с помощью централизованной системой подачи СОЖ.
OPTImill F 210 HSC имеет закрытый корпус управления со встроенным теплообменником, это обеспечивает оптимальную температуру и предотвращает попадание частиц грязи и пыли на рабочею площадку.
ОБЛАСТЬ ФРЕЗЕРОВКИ
Фрезерный станок с ЧПУ, OPTImill F 210 HSC, имеет область фрезеровки в 900/520/600 мм. При такой, рабочей области вы сможете производить качественную фрезеровку, больших и средних, по размеру, изделий.
УПРАВЛЕНИЕ
Фрезерный станок с ЧПУ, OPTImill F 210 HSC, оснащен пакетом программного обеспечения SW 28x. F 210 HSC имеет удобное управление, при помощи удобного экрана. Помимо этого Фрезерный станок с ЧПУ OPTImill F 210 HSC имеет разъем RJ45, USB и разъем питания 230 В
Фрезерный станок с ЧПУ OPTImill F 210 HSC оснащен двигателем компактного класса, SINUMERIK 828D. Даже при самых высоких скоростях обработки интеллектуальные направляющие движения Advanced Surface и Top Surface обеспечивают оптимальные поверхности заготовки. Так же F 210 HSC имеет простую передачу данных САПР в программирование на ЧПУ с помощью DXF-Reader. Фрезерный станок с ЧПУ OPTImill F 210 HSC использует, для более удобной работы 3D-симуляции на ПК для лучшего контроля и оптимизации производственного процесса
ЦЕНА
Цену на Фрезерный станок с ЧПУ, OPTImill F 210 HSC, уточняйте у наших специалистов.
ГАРАНТИЯ
Гарантия на данное оборудование действует в течении одного года.
ВНЕШНИЙ ВИД
Фрезерный станок с ЧПУ, OPTImill F 210 HSC имеет простой но стильный внешний вид. Благодаря своим размерам, рабочего поля, данное оборудование отлично впишется в любое производственное предприятие.
Характеристики
Размеры и вес
Длина ок. 3838 мм
Ширина / глубина ок. 2280 мм
Высота ок. 2260 мм
Вес ок. 6250 кг
Буровое-фрезерные
Размер головки ножа макс. 63 мм
Размер концевой фрезы макс. 32 мм
Скорость быстрого хода
Ось икс 30000 мм / мин
Ось ординат 30000 мм / мин
Z-ось 30000 мм / мин
Электрические данные
напряжение питания 400 В
Электрическое подключение
Общая стоимость подключения 31 кВА
Фрезерный стол горизонтальный
длина 900 мм
ширина 520 мм
Расстояние вертикального шпинделя: фрезерный стол мин. 100 мм
Расстояние вертикального шпинделя: фрезерный стол макс. 600 мм
Размер Т-слотов 16 мм
Количество Т-слотов 5 мм
Зазор в Т-образных пазах 80 мм
Макс. Полезная нагрузка 450 кг
точность
стабильность ± 0,005 мм
позиционирование ± 0,005 мм
система охлаждения
Количество насосов охлаждающей жидкости 3 часа
Насос (ы) охлаждающей жидкости Мощность привода 0,56 кВт
емкость бака 370 л
выход 155 л / мин
Мотор (ы)
Вертикальный шпиндель Крутящий момент Нормальная работа 57 Нм
Пневматическое соединение
рабочее давление 5: 7 бар
контроль
тип Синумерик 828D
программное обеспечение системы SW 28x
Память ЧПУ 8 МБ
Установить время изменения 1 мс
Смотри вперед 150
Количество инструментов 512
траверс
Ось X автоматически 800 мм
Ось Y автоматически 500 мм
Ось Z автоматически 500 мм
вертикальный шпиндель
конус шпинделя ISO 40 / DIN 69871
диапазон скоростей 10000 минут
Объяснение скоростного диапазона Обратите внимание, что максимальная скорость шпинделя при непрерывной работе должна быть снижена примерно на 20%.
Двигатель с приводом от двигателя непрерывной работы S1 9 кВт
Двигатель с силовым приводом S6-30% работы 21,2 кВт
Двигатель с крутящим моментом 30% работы S6 135 Нм
Момент подачи двигателя
Ось X непрерывной работы S1 11 Нм
Ось Y непрерывной работы S1 11 Нм
Ось Z непрерывной работы S1 16 Нм
устройство автоматической смены инструмента
дизайн двойной рычаг
Количество слотов для инструментов 30 инструментов
Макс. Диаметр инструмента Бесплатно небенплатце 125 мм
Макс. Диаметр инструмента 75 мм
Максимальная длина инструмента 300 мм
Макс. Вес инструмента 8 кг
Время смены инструмента на инструмент (от Т до Т) 2 с
VPE 1
