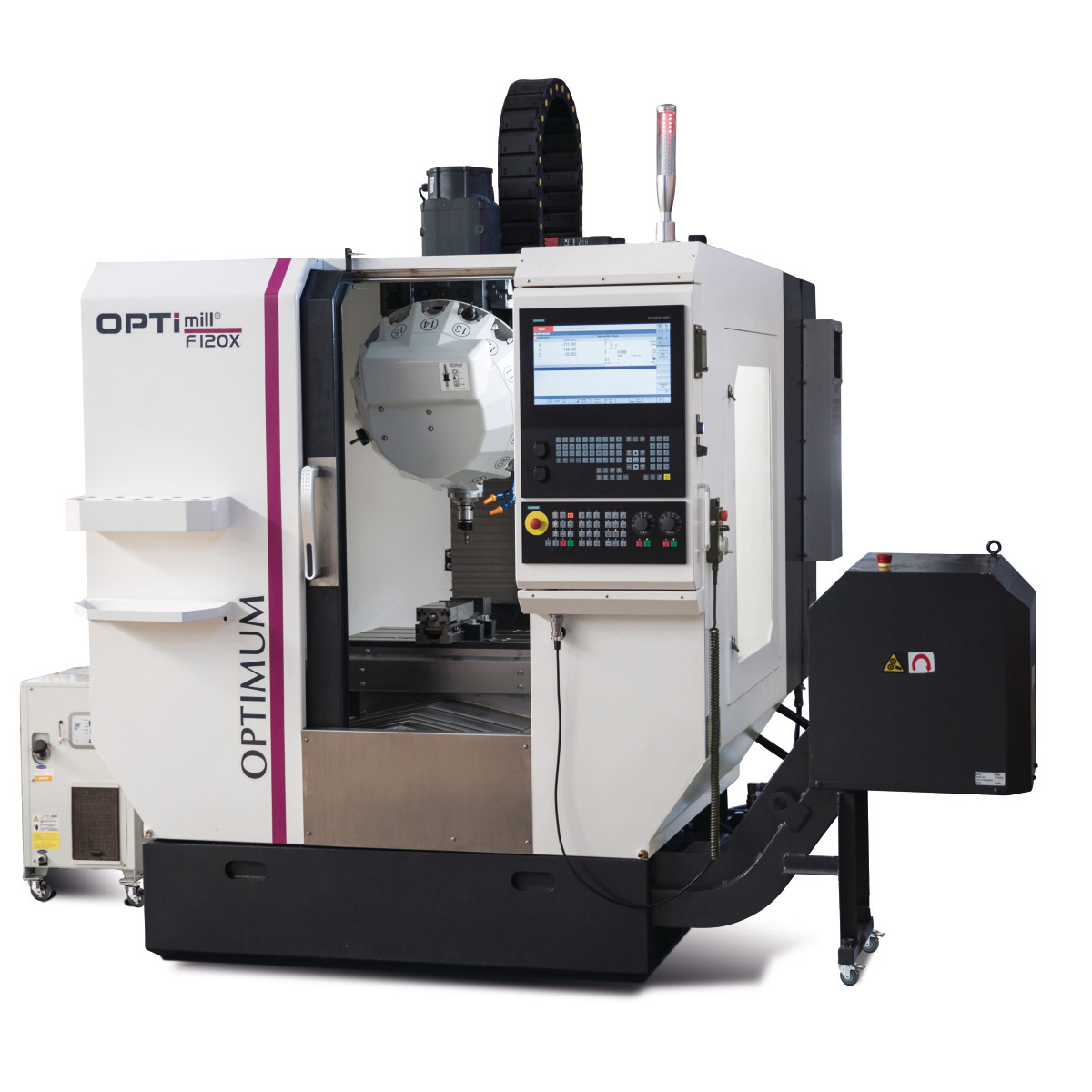

OPTImill F 120X это стабильный и надежный фрезерный станок с ЧПУ. F 120X включает в себя качество, производительность и точность. Станок является лидером среди ЧПУ технологий, от известной компании OPTIMUM Maschinen - Germany.
КАЧЕСТВО ФРЕЗЕРОВКИ
Фрезерный станок с ЧПУ OPTImill F 120X способен не только быстро но и качественно обрабатывать большие участки материала.
Скорость шпинделя составляет 16 000 оборотов в минуту. При этом, точность позиционирования, близка к ± 0,005 мм. Фрезерный станок с ЧПУ OPTImill F 120X является, по истинен, мощьным и надежным станком с ЧПУ. С такими свойствами вы сможете производить фрезеровку, с большой скоростью и неизменно высоким качеством.

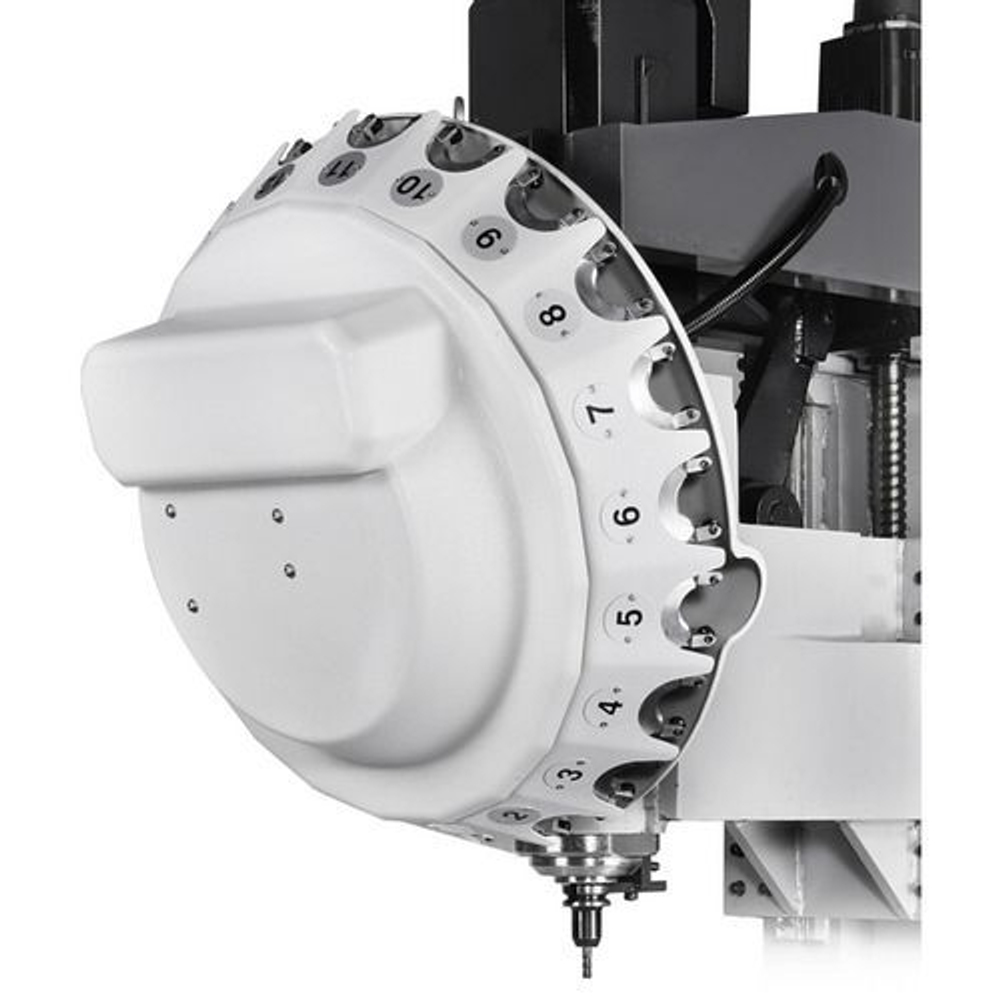

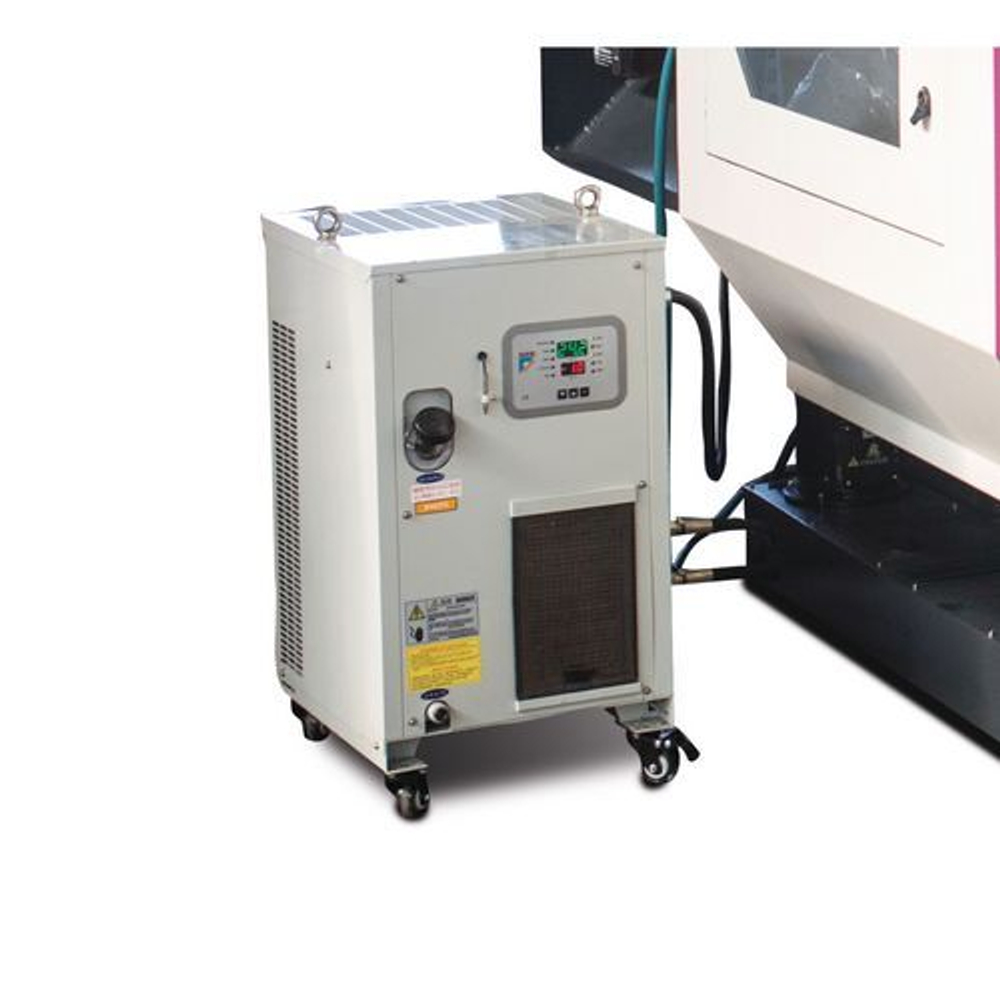

Фрезерный станок OPTImill F 120X оборудован специальным инструментом с 16 слотами для инструментов. Смена инструментов производится автоматически. Кроме того Фрезерный станок с ЧПУ OPTImill F 120X оснащен охлаждением рабочей зоны. Охлаждение осуществляется с помощью централизованной системой подачи СОЖ.
ОБЛАСТЬ ФРЕЗЕРОВКИ
Фрезерный станок с ЧПУ, OPTImill F 120X, имеет область фрезеровки в 650/400/450 мм. При такой, рабочей области вы сможете производить качественную фрезеровку, больших и средних, по размеру, изделий.
УПРАВЛЕНИЕ

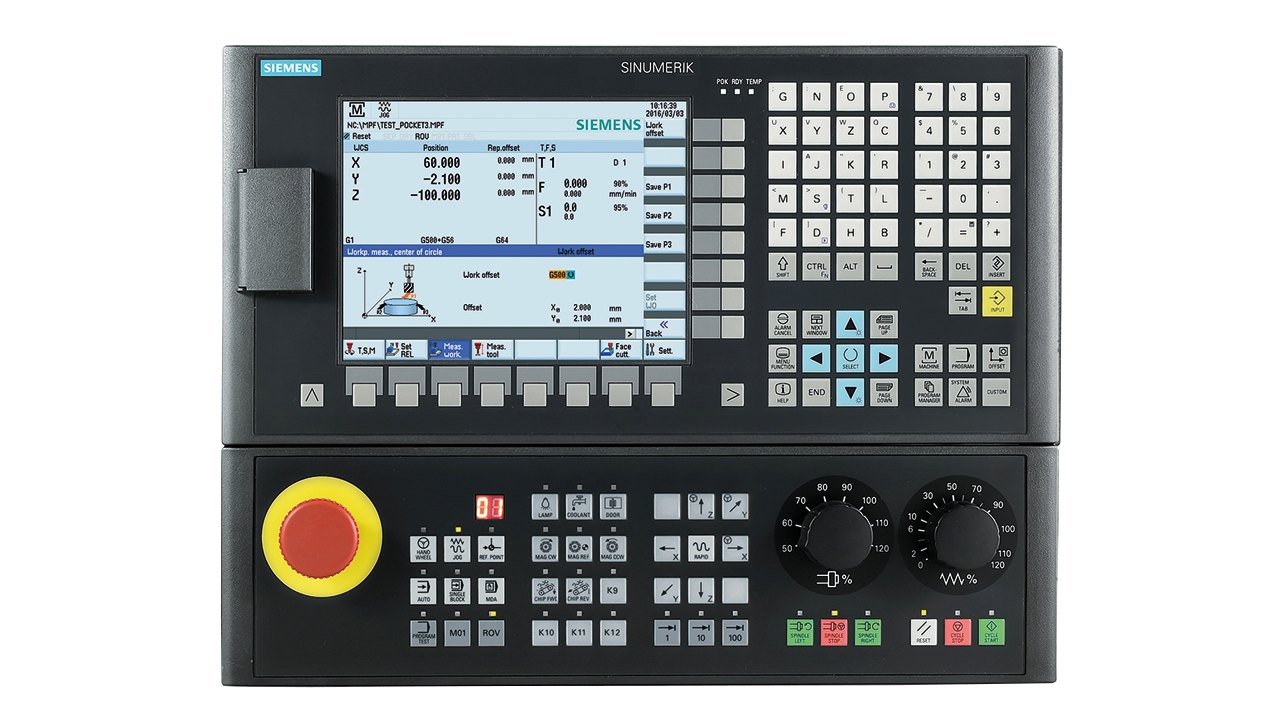

Фрезерный станок с ЧПУ, OPTImill F 120X, оснащен пакетом программного обеспечения SW 28x. F 120X имеет удобное управление, при помощи удобного экрана.
ЦЕНА
Цену на Фрезерный станок с ЧПУ, OPTImill F 120X, уточняйте у наших специалистов.
ГАРАНТИЯ
Гарантия на данное оборудование действует в течении одного года.
ВНЕШНИЙ ВИД
Фрезерный станок с ЧПУ, OPTImill F 120X имеет простой но стильный внешний вид. Благодаря своим размерам, рабочего поля, данное оборудование отлично впишется в любое производственное предприятие.
Характеристики
Размеры и вес
Длина ок. 2315 мм
Ширина / глубина ок. 2194 мм
Высота ок. 2325 мм
Вес ок. 3800 кг
Буровое-фрезерные
Размер головки ножа макс. 63 мм
Размер концевой фрезы макс. 25 мм
Скорость быстрого хода
Ось икс 40000 мм / мин
Ось ординат 40000 мм / мин
Z-ось 40000 мм / мин
Электрические данные
напряжение питания 400 В
Электрическое подключение
Общая стоимость подключения 45 кВА
Фрезерный стол горизонтальный
длина 650 мм
ширина 400 мм
Расстояние вертикального шпинделя: фрезерный стол мин. 150 мм
Расстояние вертикального шпинделя: фрезерный стол макс. 450 мм
Размер Т-слотов 14 мм
Количество Т-слотов 3
Зазор в Т-образных пазах 125 мм
Макс. Полезная нагрузка 250 кг
точность
стабильность ± 0,006 мм
позиционирование ± 0,005 мм
система охлаждения
Насос (ы) охлаждающей жидкости Мощность привода 370 Вт
емкость бака 120 л
Пневматическое соединение
рабочее давление 6 бар
контроль
тип Синумерик 828D
программное обеспечение системы SW 28x
Память ЧПУ 8 МБ
Установить время изменения 1 мс
Смотри вперед 150
Количество инструментов 512
траверс
Ось X автоматически 500 мм
Ось Y автоматически 400 мм
Ось Z автоматически 300 мм
вертикальный шпиндель
конус шпинделя BT 30
диапазон скоростей 16 000 минут
Объяснение скоростного диапазона Обратите внимание, что максимальная скорость шпинделя при непрерывной работе должна быть снижена примерно на 20%.
Центр шпинделя к крышке оси Z 400 мм
Двигатель с приводом от двигателя непрерывной работы S1 12 кВт
Двигатель с силовым приводом S6-30% работы 22,8 кВт
Моментный привод двигателя непрерывной работы S1 38 Нм
Двигатель с крутящим моментом 30% работы S6 116 Нм
Скорость подачи
Ускорение по осям X, Y, Z 2 м / с²
Мощность привода двигателя подачи
Ось X непрерывной работы S1 2,32 кВт
Ось Y непрерывной работы S1 2,32 кВт
Ось Z непрерывной работы S1 3,3 кВт
Ось X 30% операция S6 4,1 кВт
Ось Y 30% операция S6 4,1 кВт
Ось Z 30% операция S6 6,5 кВт
Момент подачи двигателя
Ось X непрерывной работы S1 7,4 Нм
Ось Y непрерывной работы S1 7,4 Нм
Ось Z непрерывной работы S1 10,5 Нм
Ось X 30% операция S6 14 Нм
Ось Y 30% операция S6 14 Нм
Ось Z 30% операция S6 21 Нм
устройство автоматической смены инструмента
дизайн мощность
Количество слотов для инструментов 16
Макс. Диаметр инструмента 80 мм
Максимальная длина инструмента 80 мм
Макс. Вес инструмента 3 кг
Время смены инструмента на инструмент (от Т до Т) 0,5 с
VPE 1
